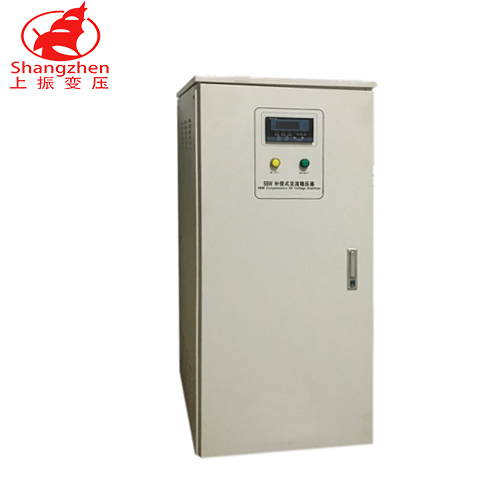

SBW-JG系列激光切割機專用穩壓器：是我廠參考國內外先進技術，同時結合進口及國產激光切割設備的工作特性，專為激光切割設備專門而設計的一款節能防護型穩壓器，針對切割機設備激光頭接觸工件的瞬間產生的大電流導致的瞬間壓降問題，該款專用穩壓器專門在采樣系統設計配置了瞬時自動跟蹤采集電壓電路，能夠瞬間自動控制補償保持輸出電壓的穩定。
應用范圍：該系列激光切割設備專用穩壓器可配置于：大族、奧華、霆耀、通快、三菱、法利萊、欣宇、雷越、普瑞瑪、威猛、等進口及國產激光切割設備專用穩壓。

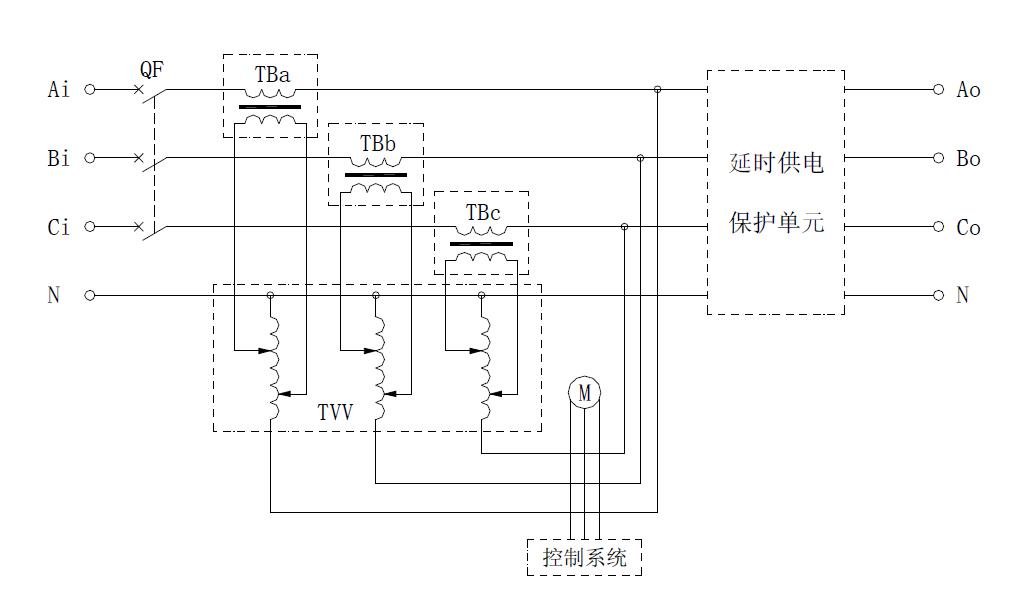

一、工作原理簡介：
經過AD真有效值采樣模塊實時檢測電壓信號經過真有效值控制電路芯片轉換高速精密運算同時觸發控制系統高速比較器將信號輸送至CPU單片機控制系統根據wenkechina預先設定的參數驅動控制伺服驅動單元觸發伺服電路調節系統從而改變補償電路電壓的增減，達到穩定的輸出電壓。
二、主要技術參數
型 號 指 標 | SBW-JG系列 激光切割機專用穩壓器 | |
輸 入 特 性 | 輸入電壓范圍（VAC） | 常規產品：三相（線電壓）380V±20% （即：304V-456V） |
頻 率（Hz） | 50Hz/60HZ | |
相數 | 3?（三相五線制） | |
輸 出 特 性 | 輸出電壓（VAC） | 常規產品380V±1到5%可任意設定輸出電壓 |
額定容量 | 此系列具備容30KVA到3000KVA | |
工作頻率（Hz） | 50Hz/60Hz | |
響應速度 | 輸入電壓相對于額定值躍變在±10%時穩定時間小于1s | |
波形 | 輸出電壓波形與輸入電壓波形相比較，其相對諧波含量的增量≤1%。 | |
過載能力 | 過載60%情況下，持續時間≥5min | |
效率 | ≥98% | |
其 它 特 性 | 顯示功能 | 能顯示輸入輸出電壓、輸出電流值，及故障告警狀態指示等。 |
顯示方式 | 指針顯示、LED數碼顯示、LCD液晶屏顯示（可選配置） | |
告警及保護功能 | 具有延時輸出，過壓、欠壓、過載、短路、過熱、缺相、逆相等告警及保護功能，及故障有條件自動轉旁路功能，并在故障恢復后，能夠自動恢復穩壓供電。 | |
工作溫度（℃） | -15℃+55℃ | |
耐壓及絕緣 | 耐壓2000V電壓一分鐘無擊穿無弧；絕緣＞5MΩ 。 | |
相對濕度（RH） | 10%-90% | |
海拔高度 | ≤1500M,1500~4000M之間根據國標GB/T3859.2，每增加100M功率降低1%。 | |
噪音(dB) | ＜55dB | |
執行標準 | 整機執行標準為 JB\T 7067—2002 ， 溫升限值符合GB6450-86標準。 | |
備 注：以上為常規產品指標，特殊要求需和我公司技術部商定確認。 | ||
三、規格型號選擇：
常 規 型號 規格 | 容量KVA | 電流(A) | 產品尺寸（cm） 寬*深*高 | 毛 重（kg） |
SBW-JG-30KVA | 30 | 45A | 550*750*1000 | 230KG |
SBW-JG-50KVA | 50 | 76A | 250KG | |
SBW-JG-80KVA | 80 | 121A | 650*850*1150 | 290G |
SBW-JG-100KVA | 100 | 152A | 300KG | |
SBW-JG-120KVA | 120 | 182A | 320KG | |
SBW-JG-150KVA | 150 | 227A | 730*950*1500 | 480KG |
SBW-JG-180KVA | 180 | 273A | 500KG | |
SBW-JG-200KVA | 200 | 303A | 530KG | |
SBW-JG-225KVA | 225 | 341A | 730*950*1550 | 550KG |
SBW-JG-250KVA | 250 | 379A | 600KG | |
SBW-JG-300KVA | 300 | 455A | 1200*900*1900 | 680KG |
SBW-JG-320KVA | 320 | 486A | 860KG | |
SBW-JG-350KVA | 350 | 530A | 910KG | |
SBW-JG-400KVA | 400 | 608A | 1100KG | |
SBW-JG-450KVA | 450 | 681A | 1200*1000*2000 | 1200KG |
SBW-JG-500KVA | 500 | 760A | 1300KG | |
SBW-JG-600KVA | 600 | 912A | 1050*750*2200雙柜 | 1500KG |
SBW-JG-800KVA | 800 | 1216A | 1200*850*2200 1050*850*2200 | 1750KG |
SBW-JG-1000KVA | 1000 | 1519A | 1850KG | |
SBW-JG-1200KVA | 1200 | 1823A | 1950KG | |
SBW-JG-1400KVA | 1400 | 2127A | 1500*1100*2200 1050*1100*2200 | 2310KG |
SBW-JG-1600KVA | 1600 | 2431A | 2450KG | |
SBW-JG-1800KVA | 1800 | 2734A | 2550KG | |
SBW-JG-2000KVA | 2000 | 3038A | 3150KG | |
SBW-JG-2400KVA | 2400 | 3646 | 3480KG | |
三相容量最大可做到3000KVA ；特殊規格請聯系我公司技術部確認。 | ||||
該系列激光切割設備專用穩壓器可配置于：大族、奧華、霆耀、通快、三菱、法利萊、欣宇、雷越、普瑞瑪、威猛、等進口及國產激光切割設備專用穩壓。
 |
